Auteur Sujet: [75 CDTi MK2] - (Audio/Video) : Schema electrique autoradio  (Lu 4782 fois)

jorik24

  • Sergent Roveriste
  • *
  • Évaluation: +0/-0
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 317

Bonjour à tous !
Qui pourrait me fournir le schema electrique du système autoradio ?

Merci !
IP archivée

gisele

  • Membre ressource
  • *
  • Évaluation: +6/-0
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 3732
[75 cdti mk2] - (audio/video) : schema electrique autoradio
« Réponse #1 le: 04 Novembre 2015, 07:55:11 »

Bonjour.
Il y a au moins 3 montages différents possibles sur la 75. Donc 3 schémas. C'était quoi le montage d'origine? Tu as le chargeur CD dans la boite à gants? Ou dans le coffre? Le GPS?
gisele
IP archivée

jorik24

  • Sergent Roveriste
  • *
  • Évaluation: +0/-0
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 317
[75 cdti mk2] - (audio/video) : schema electrique autoradio
« Réponse #2 le: 04 Novembre 2015, 08:22:44 »

Bonjour " Gisèle" ,
je te dis ça en début d'après midi , je dois rentrer mettre la main sur le manuel de la sono d'origine .... :cry:
Le fait est que lorsque j' ai recupéré cette voiture il ne restait plus rien du montage d'origine .
Mais si je me souviens , le gps était à l 'arrière droit dans le coffre .
Je t en dirai plus tout à l'heure ,
Merci !
 :)
IP archivée

jorik24

  • Sergent Roveriste
  • *
  • Évaluation: +0/-0
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 317
[75 cdti mk2] - (audio/video) : schema electrique autoradio
« Réponse #3 le: 04 Novembre 2015, 13:07:35 »

Il  s'agit du système "symphonie" , avec autoradio cassette , chargeur cd ( je ne connais pas l' emplacement ) et gps dans le coffre  .
Cette voiture est de septembre 2005.
IP archivée

jorik24

  • Sergent Roveriste
  • *
  • Évaluation: +0/-0
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 317
[75 cdti mk2] - (audio/video) : schema electrique autoradio
« Réponse #4 le: 04 Novembre 2015, 22:51:07 »

Le chargeur était dans le coffre , ...!
IP archivée

gisele

  • Membre ressource
  • *
  • Évaluation: +6/-0
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 3732
[75 cdti mk2] - (audio/video) : schema electrique autoradio
« Réponse #5 le: 05 Novembre 2015, 09:01:09 »

Bonjour.

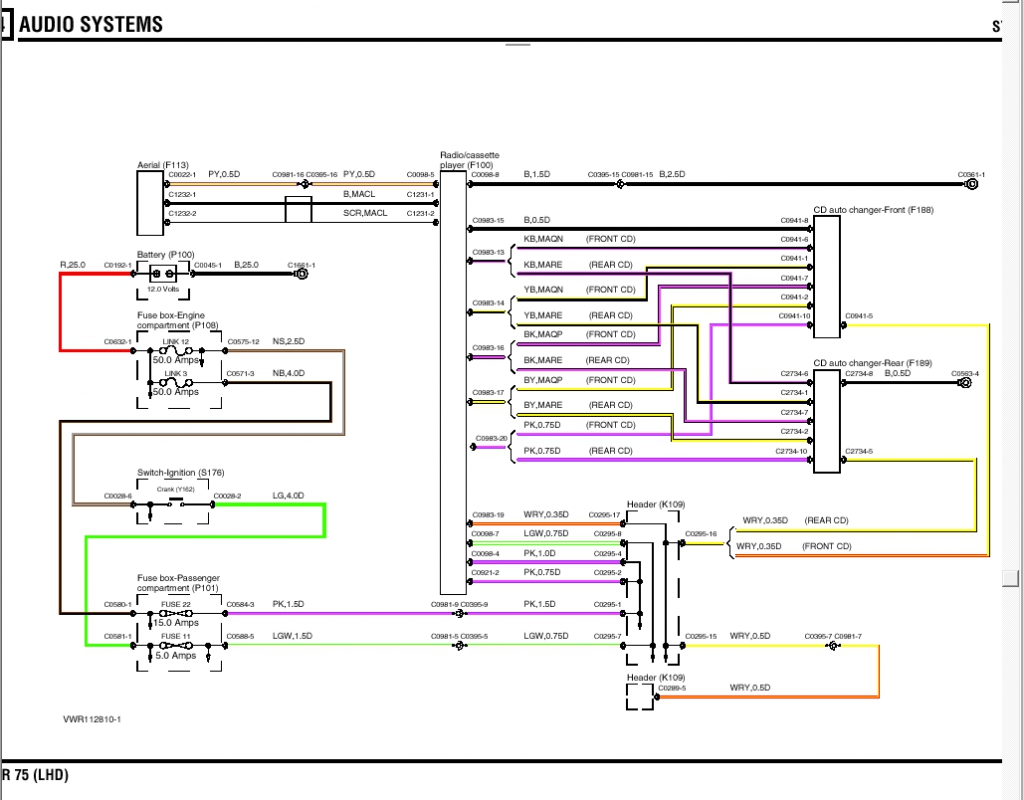

Alors, ça doit être ça:




gisele
IP archivée

jorik24

  • Sergent Roveriste
  • *
  • Évaluation: +0/-0
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 317
[75 cdti mk2] - (audio/video) : schema electrique autoradio
« Réponse #6 le: 06 Novembre 2015, 07:27:38 »

Bonjour à tous et merci gisèle pour les schémas !

Je vais essayé d' en faire bon usage , bien qu il faille être de la partie pour les interpréter .

Mon soucis , récuperer les commandes au volant suite à un changement de poste (double din noname  made in china ) ...
 j 'ai bien repéré les deux fils à ponter , bleu/orange (UO) et bleu/pourpre (UP) , connecté le (UO) sur key 1 et le (UP) sur GND mais rien n'y fait , je ne peux rentrer dans l'interface de l'autoradio pour l'apprentissage des commandes , il m'affiche un petit rond sur ecran noir .... :lol:

J ai même inversé le branchement , branché également les deux fils sur key 1 et key 2  :oops: , même effet , et étrangement pas de cours circuit ....?
J ai vérifié la bonne masse du GND , c'est ok .
Donc j 'y perds mon latin !!!!
Quelque chose me perturbe , la manette est bien vissée sur le volant avec des pattes métaliques , le volant étant à la masse , alors pourquoi brancher un des deux fil sur le GND ?

Enfin , je suis preneur de toute information ou explication judicieuses sur le fonctionnement et la récuperation de cette commande au volant .

Je vous remercie ,

bonne journée !!! :saletetedeconquiditaurevoir:
IP archivée

gisele

  • Membre ressource
  • *
  • Évaluation: +6/-0
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 3732
[75 cdti mk2] - (audio/video) : schema electrique autoradio
« Réponse #7 le: 06 Novembre 2015, 08:00:48 »

Bonjour.
Moi, ça ne me dit rien ton key1, key2.....
Sans notice de la radio, impossible de faire quoique ce soit.
Les commandes au volant sont reconnues par les radios d'origine. Pour les autres...  :(
gisele
IP archivée

jorik24

  • Sergent Roveriste
  • *
  • Évaluation: +0/-0
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 317
[75 cdti mk2] - (audio/video) : schema electrique autoradio
« Réponse #8 le: 06 Novembre 2015, 08:35:26 »

Gisèle ,
j' ai le manuel de l autoradio , de ce coté , pas de soucis , key 1 et 2 , sont les entrées pour les commandes au volant ,
cet appareil est censé , lorsque le cablage est correct , apprendre les fonctions des commandes après quelques manipûlations .
Mais je ne peux acceder au menu "commande volant" , sans doute parceque le branchement n est pas être correct ....
IP archivée
